13 500 руб. (без НДС) - для справки
13 500 руб. (без НДС) - для справки
Доставка - по тарифу ТК
| Характеристика | Значение |
| Питание Характеристика | |
| Напряжение питания постоянного тока Значение | 20 … 60 В (номинальное значение 24 В) Характеристика |
| Напряжение питания переменного тока Значение | 90… 264 В (номинальное значение 220 В) частота от 47 до 63 Гц Характеристика |
| Потребляемая мощность Значение | 7,0 ВА Характеристика |
| Каналы измерения Значение | |
| Диапазон измеряемого давления Характеристика | от 0,2 до 100,0 кПа Значение |
| Класс точности, не более Характеристика | 0,5; 1,0; 1,5 % от ВПИ Значение |
| Межповерочный интервал Характеристика | 5 лет Значение |
| Перегрузочная способность Характеристика | диапазоны 250 Па…1,6 кПа + 100 % к ДИ диапазоны 2,5…100 кПа + 200 % к ДИ Значение |
| Предельное давление перегрузки Характеристика | диапазоны 250 Па…1,6 кПа + 150 % к ДИ диапазоны 2,5…100 кПа + 350 % к ДИ Значение |
| Период обновления результатов измерения, не более Характеристика | 0,2 сек Значение |
| Дискретные выходы Характеристика | |
| Количество Значение | 2 Характеристика |
| Тип Значение | электромагнитное реле Характеристика |
| Электрическая прочность изоляции между выходными клеммами реле и остальными портами, не менее Значение | 1500 В Характеристика |
| Максимальное коммутируемое напряжение, не более: Значение | |
| - для переменного тока Характеристика | 250 В Значение |
| - для постоянного тока Характеристика | 30 В Значение |
| Максимальное коммутируемый ток (cos =1), не более: Характеристика | |
| - для напряжения переменного тока Значение | 5 А Характеристика |
| - для напряжения постоянного тока Значение | 10 А Характеристика |
| Диапазон задания уставок срабатывания дискретных выходов от ДИ Значение | от 1 до 99 % Характеристика |
| Гистерезис уставок от ДИ Значение | от 0 до 50 % Характеристика |
| Интерфейс RS-485 Значение | |
| Скорость обмена Характеристика | 2400, 4800, 9600, 14400, 19200, 28800, 38400, 57600, 115200 бит/сек Значение |
| Протоколы связи Характеристика | Modbus RTU, Modbus ASCII Значение |
| Входное сопротивление Характеристика | 12 кОм (стандартная нагрузка) Значение |
| Тип используемого кабеля Характеристика | экранированная витая пара Значение |
| Длина линии связи, не более Характеристика | 1200 м Значение |
| Аналоговый выход Характеристика | |
| Тип выходного сигнала Значение | постоянный ток от 4 до 20 мА Характеристика |
| Схема подключения Значение | 2-проводная «токовая петля» Характеристика |
| Максимальное сопротивление нагрузки, Ом Значение | 1000 ±1 % Характеристика |
| Разрешающая способность, мкА, не более Значение | 10 Характеристика |
| Конструктивное исполнение Значение | |
| Тип присоединительного штуцера Характеристика | штуцер «елочка» под трубку с внутренним диаметром 4-7 мм Значение |
| Габаритные размеры Характеристика | 105×137×65 мм Значение |
| Масса прибора, не более Характеристика | 0,4 кг Значение |
| Степень защиты корпуса Характеристика | IP54 Значение |
| Надежность Характеристика | |
| Средний срок службы, не менее Значение | 12 лет Характеристика |
| Гарантийный срок службы Значение | 2 года Характеристика |
Условия эксплуатации
- Закрытые взрывобезопасные помещения без агрессивных паров и газов.
- Температура окружающего воздуха: от - 20 до +65 °С.
- Верхний предел относительной влажности воздуха: 95 % при 35 °С и более низких температурах без конденсации влаги.
- Атмосферное давление – от 84 до 106,7 кПа.
Обращаем внимание, что преобразователи давления ПД150 выпускаются без поверки и не являются средством измерения. Все характеристики преобразователей ПД150, в том числе метрологические, остаются без изменений.
В качестве замены предлагаем преобразователи давления ПД150И, которые являются средством измерения, поставляются с первичной поверкой, результаты которой занесены в ФГИС АРШИН.

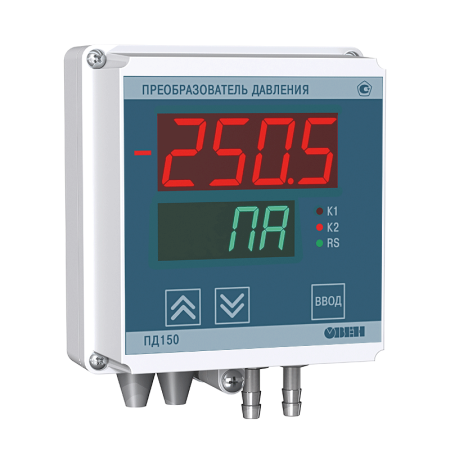

Электронный тягонапоромер, тягомер, перепадомер ОВЕН ПД150 представляет собой электроконтактный манометр с двумя силовыми реле и масштабируемым выходным сигналом RS-485 (Modbus RTU) или 4…20 мА. Высокоточный сенсор с открытым кремниевым кристаллом позволяет измерять давление неагрессивных к кремнию газов, в том числе горючих (метан) и дымовых (топочных).
Преобразователь ПД150 применяется в котельных, где обеспечивает контроль давления в контурах регулирования подачи горючего газа и воздуха, давления разряжения в топке, давления топочных газов в дымоходе.
В вентиляции и кондиционировании ПД150 применяется для контроля напора воздуха в системах дымоудаления, загрязнения воздушных фильтров, обрыва ремней вентиляторов, измерения параметров работы промышленных вентустановок.
Также преобразователь на низкие давления ПД150 может применяться в испытательных стендах и лабораторной технике.
Среда измерения
Неагрессивные газы, в том числе горючие и дымовые.
Отличительные особенности
- Универсальный источник питания 220 В / 24 В.
- Передача информацию напрямую в «облако» – выходной сигнал Modbus RTU по RS-485.
- Удобство эксплуатации – регулировка яркости индикации, максимальная русификация индикации и меню настройки.
- Возможность калибровки «нуля» и диапазона по эталонному давлению.
- Удобство монтажа – два вида исполнения: щитовое Щ1 и настенное Н1.
Основные характеристики
- Верхний предел измерений – от 200 Па до 100 кПа.
- Тип измеряемого давления – избыточное (ДИ), дифференциальное (ДД), вакуумметрическое (ДВ), избыточно-вакуумметрическое (ДИВ).
- Класс точности – 0,5 %; 1,0 %; 1,5 %.
- Межповерочный интервал – 5 лет.
| Характеристика | Значение |
| Питание Характеристика | |
| Напряжение питания постоянного тока Значение | 20 … 60 В (номинальное значение 24 В) Характеристика |
| Напряжение питания переменного тока Значение | 90… 264 В (номинальное значение 220 В) частота от 47 до 63 Гц Характеристика |
| Потребляемая мощность Значение | 7,0 ВА Характеристика |
| Каналы измерения Значение | |
| Диапазон измеряемого давления Характеристика | от 0,2 до 100,0 кПа Значение |
| Класс точности, не более Характеристика | 0,5; 1,0; 1,5 % от ВПИ Значение |
| Межповерочный интервал Характеристика | 5 лет Значение |
| Перегрузочная способность Характеристика | диапазоны 250 Па…1,6 кПа + 100 % к ДИ диапазоны 2,5…100 кПа + 200 % к ДИ Значение |
| Предельное давление перегрузки Характеристика | диапазоны 250 Па…1,6 кПа + 150 % к ДИ диапазоны 2,5…100 кПа + 350 % к ДИ Значение |
| Период обновления результатов измерения, не более Характеристика | 0,2 сек Значение |
| Дискретные выходы Характеристика | |
| Количество Значение | 2 Характеристика |
| Тип Значение | электромагнитное реле Характеристика |
| Электрическая прочность изоляции между выходными клеммами реле и остальными портами, не менее Значение | 1500 В Характеристика |
| Максимальное коммутируемое напряжение, не более: Значение | |
| - для переменного тока Характеристика | 250 В Значение |
| - для постоянного тока Характеристика | 30 В Значение |
| Максимальное коммутируемый ток (cos =1), не более: Характеристика | |
| - для напряжения переменного тока Значение | 5 А Характеристика |
| - для напряжения постоянного тока Значение | 10 А Характеристика |
| Диапазон задания уставок срабатывания дискретных выходов от ДИ Значение | от 1 до 99 % Характеристика |
| Гистерезис уставок от ДИ Значение | от 0 до 50 % Характеристика |
| Интерфейс RS-485 Значение | |
| Скорость обмена Характеристика | 2400, 4800, 9600, 14400, 19200, 28800, 38400, 57600, 115200 бит/сек Значение |
| Протоколы связи Характеристика | Modbus RTU, Modbus ASCII Значение |
| Входное сопротивление Характеристика | 12 кОм (стандартная нагрузка) Значение |
| Тип используемого кабеля Характеристика | экранированная витая пара Значение |
| Длина линии связи, не более Характеристика | 1200 м Значение |
| Аналоговый выход Характеристика | |
| Тип выходного сигнала Значение | постоянный ток от 4 до 20 мА Характеристика |
| Схема подключения Значение | 2-проводная «токовая петля» Характеристика |
| Максимальное сопротивление нагрузки, Ом Значение | 1000 ±1 % Характеристика |
| Разрешающая способность, мкА, не более Значение | 10 Характеристика |
| Конструктивное исполнение Значение | |
| Тип присоединительного штуцера Характеристика | штуцер «елочка» под трубку с внутренним диаметром 4-7 мм Значение |
| Габаритные размеры Характеристика | 105×137×65 мм Значение |
| Масса прибора, не более Характеристика | 0,4 кг Значение |
| Степень защиты корпуса Характеристика | IP54 Значение |
| Надежность Характеристика | |
| Средний срок службы, не менее Значение | 12 лет Характеристика |
| Гарантийный срок службы Значение | 2 года Характеристика |
Условия эксплуатации
- Закрытые взрывобезопасные помещения без агрессивных паров и газов.
- Температура окружающего воздуха: от - 20 до +65 °С.
- Верхний предел относительной влажности воздуха: 95 % при 35 °С и более низких температурах без конденсации влаги.
- Атмосферное давление – от 84 до 106,7 кПа.
